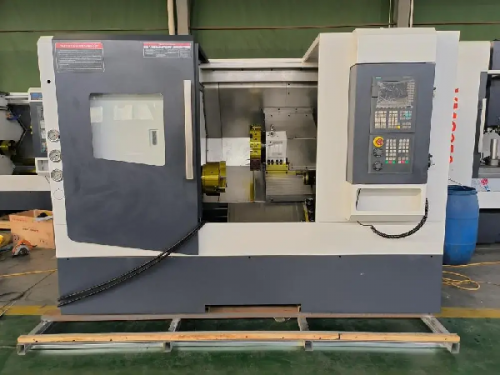

Станок токарный ЧПУ с наклонной станиной REALREZ ТCK500, артикул ТCK500
Артикул:
ТCK500
Характеристики
Материал обработки
металл
Вид
токарно-винторезный
Расстояние между центрами, мм
1000
Конус шпинделя
A2-6
Все характеристики
Код товара: 71883
3 855 765 руб./шт
Есть в наличии
Нашли дешевле?
-
+
В корзину
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Станок токарный ЧПУ с наклонной станиной REALREZ ТCK500, артикул ТCK500 Предназначены для токарной обработки в один или несколько проходов в автоматическом цикле наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем. Диаметр обработки над станиной 500 мм. Диаметр обработки над суппортом 220 мм.
Данный станок предназначен для выполнения токарных операций чистовой и получистовой обработки, в том числе обработка отливок из чугуна, за счёт применения высокоскоростного шпинделя. Перемещения по осям происходят по высокоточным направляющим качения HIWIN TAIWAN, устойчивым к воздействию вибрации. Они обладают высокой жёсткостью и позволяют вести токарную обработку со снятием больших припусков. При наличии соответствующего программного обеспечения (CAD/CAM систем) – залога эффективной эксплуатации станков с ЧПУ – перенастройка станка инженером-технологом занимает минимальное время. Требуется просто сменить программу, что сокращает на 80-90 % трудоемкость переналадки по сравнению с трудоемкостью этой операции на станках с ручным управлением и обеспечивает индивидуальность любой сложной детали. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов. Станки нашли широкое применение в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической, военной и других отраслях промышленности. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки.
Базовая комплектация:
- Система ЧПУ: Siemens 808D на русском языке
- Полый гидравлический 3-х кулачковый патрон D=250 мм с комплектом кулачков
- 12-позиционная гидравлическая револьверная головка (25х25)
- Мощность главного серводвигателя 11.0 кВт
- Главный серводвигатель и серводвигатель оси X / Z
- Линейные направляющие качения от Taiwan
- Гидравлическая задняя бабка
- Система охлаждения (СОЖ)
- Автоматическая система смазки ШВП и направляющих
- Подшипники приводного вала X / Z и шпиндельный узел фирмы HRB
- LED освещение рабочей зоны.
- Кнопка аварийной остановки.
- Зона обработки оснащена защитными кожухами.
- Комплект инструментов.
- Инструкция по эксплуатации на русском языке.
Расширенная комплектация может включать:
- Стойку ЧПУ: Siemens 828D на русском языке
- Стойка ЧПУ: Fanuc OI-TF plus
- Гидравлический полый 3-х кулачковый патрон D=300 мм и гидравлическая станция (скорость шпинделя в таком случае 3500 об/мин)
- 12-позионная фрезерная револьверная головка (25х25) с возможностью установки приводных инструментов
- Приводный блок инстурмента 0° (фронтальный)
- Приводный блок инстурмента 90° (радиальный)
- Cерводвигатель 15,0 кВт
- Функция индексации шпинделя (ось С)
- Сепаратор СОЖ от масла
- Задняя бабка с сервоприводом (включая двигатель, роликовый винт, привод), програмируется со стойки ЧПУ
- Неподвижный центр (КМ5)
- Вращающийся центр (КМ5)
- Конвейер для сбора стружки
- Улавливатель деталей
- Устройство для автоматической подачи (гидравлический барфидер)
- Устройство для автоматической подачи (барфидер BS-65)
- Разъём для подключения барфидера BS-65
- Высокоточная система для привязки инструмента HPMA Renishaw - проводной контактный датчик типа «Рука»
- Конус шпниделя А2-8, скорость шпинделя 3000 об/мин при D=250 или 300 мм
- Шпиндель Конус шпинделя, - A2-6
- Скорость, об/мин 4000
- Диаметр отверстия шпинделя, мм Ф66
- Диаметр сквозного отверстия шпинделя, мм Ф52
- Полный гидравлический патрон, мм D=250
- Гидравлическая револьверная головка Количество инструментов, - 12 (револьвер)
- Размер инструмента, мм 25х25
- Мощности Мощность, кВт 7.5
- Мощность двигателя СОЖ, кВт 0,12
- Мощность двигателя подачи по осям X / Z, кВт -
- Диапазон обработки Максимальный диаметр обточки над станиной, мм 500
- Максимальный диаметр обточки над суппортом, мм 220
- Максимальная длина обработки, мм 500 / 750 / 1000
- Подача Ход по оси X, мм 250
- Ход по оси Z, мм 500 / 750 / 1000
- Скорость ускоренного перемещения по осям X / Z, мм/мин 22 000
- Маховик, мм 0.001 / 0.01 / 0.1
- Диапазон поперечных подач по оси X, мм/об 1.5
- Диапазон продольных подач по оси Z, мм/об 2
- Точность позиционирования Точность позиционирования по оси X, мм 0.005
- Точность позиционирования по оси Z, мм 0.005
- Точность повторного позиционирования по осям X / Z, мм 0.003
- Габаритные размеры
- Вес станка, кг 3500 / 3900 / 4300
- Размеры станка (дхшхв) для 500 мм, мм 2800х1950х2100
- Размеры станка (дхшхв) для 750 мм, мм 3100х1950х2100
- Размеры станка (дхшхв) для 1000 мм, мм 3400х1950х2100
Характеристики
|
Материал обработки
|
металл |
|
Вид
|
токарно-винторезный |
|
Расстояние между центрами, мм
|
1000 |
|
Конус шпинделя
|
A2-6 |
|
Max частота вращения шпинделя, об/мин
|
4000 |
|
Min частота вращения шпинделя, об/мин
|
100 |
|
Тип станка
|
токарный |
|
Max диаметр обработки над станиной, мм
|
500 |
|
Мощность двигателя, кВт
|
7.5 |
|
Вес, кг
|
4300 |
