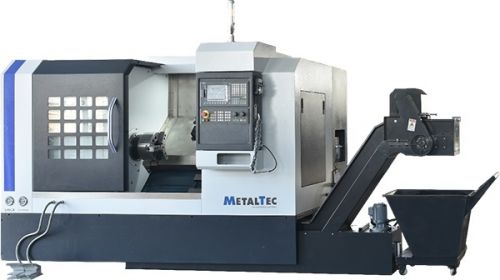

Станок токарный с ЧПУ METALTEC ТС 55х750 (Пром/12-ти поз.револьверная голова/стружечный конвейер/деталеуловитель/измерение и привязка инструмента), артикул МК 352925
Токарный станок ЧПУ с наклонной станиной - MetalTec ТС 55х750 предназначен для производства различных типов металлических изделий. Данный тип станка широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли. Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
- Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
- Направляющие качения (Тайвань)
- Гидравлическая задняя бабка
- Полное кабинетное ограждение
- Проходное отверстие шпинделя 50 мм
- Станина имеет индукционную закалку с твердостью > HRC55
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Оригинальные компоненты SIEMENS
Преимущества:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54
| Система управления, ЧПУ | SIEMENS 808D Advanced |
| Цельнолитая чугунная станина | Есть |
| Направляющие качения | Есть |
| Серводвигатели оси X/Z | SIEMENS |
| Маховик перемещения по осям | В комплекте |
| Патрон | Гидравлический З-х кулачковый патрон |
| Инструментальная система | Гидравлическая 12-ти позиционная револьверная головка с приводным инструментом (1 радиальный и 1 осевой приводных блока в комплекте) |
| Автоматическая система смазки | Есть |
| LED освещение | Есть |
| Подача СОЖ | Есть |
| Стружечный конвейер | Есть |
| Измерение и привязка инструмента | Есть |
| Деталеуловитель | Есть |
| Расстояние между центрами | 750 мм |
| Максимальный диаметр над станиной | Φ550 мм |
| Максимальный диаметр над суппортом | Φ250 мм |
| Шпиндель | |
| Максимальные обороты | 4000 об/мин |
| Проходное отверстие шпинделя | Φ 50 мм |
| Торец шпинделя | A2-6 |
| Диаметр патрона | Φ200 мм |
| Перемещение суппорта | |
| Ход по оси Х | 250 мм |
| Ход по оси Z | 850 мм |
| X/Z ускоренное перемещение | 15 / 15 м/мин |
| Инструментальный резцедержатель | |
| Тип | 12-ти позиционная приводная гидравлическая револьверная голова Pragatti ATH30-ER25/RTH30-ER25 |
| Количество инструмента | 12 |
| Размер инструмента | 20x20 мм |
| Задняя бабка | |
| Тип | Гидравлическая |
| Максимальное перемещение | 80 мм |
| Конус | MT4 |
| Двигатель | |
| Мощность двигателя | 11/15 кВт |
| Насос СОЖ | 370 ватт |
| Габаритные размеры | |
| Тип станины | Наклонная |
| Габариты станка (Д×Ш×В) | 3350x1800x1800 мм |
| Габариты в упаковке (Д×Ш×В) | 3750 x2000x2000 мм |
| Вес станка (нетто/брутто) | 3900/4100 кг |
Кабинетное ограждение
Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.Гидравличенский патрон 200 мм
Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм12-ти позиционная приводная револьверная голова
Максимальное количество устанавливаемых инструментов составляет - 12 ед.Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм и расточными блоками диаметром 25 мм.
В комплекте идут 2 блока приводного инструмента:
• ATH30-ER25
• RTH30-ER25
Приводная система SIEMENS
Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.Наклонная монолитная станина из чугуна
Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами.Направляющие качения и шарико-винтовые передачи - HIWIN (Тайвань)
Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.Телескопические защиты
Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.Электрический шкаф с компонентами
Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия). Контакторы – Sсhneider (Франция).Характеристики
|
Родина бренда
|
КНР |
|
Материал обработки
|
металл |
|
Расстояние между центрами, мм
|
750 |
|
Конус задней бабки
|
MT4 |
|
Max частота вращения шпинделя, об/мин
|
4000 |
|
Тип станка
|
токарный |
|
Max диаметр обработки над станиной, мм
|
550 |
|
Мощность двигателя, кВт
|
15 |
|
Гарантийный срок, мес
|
36 |
|
Вес, кг
|
3900 |
