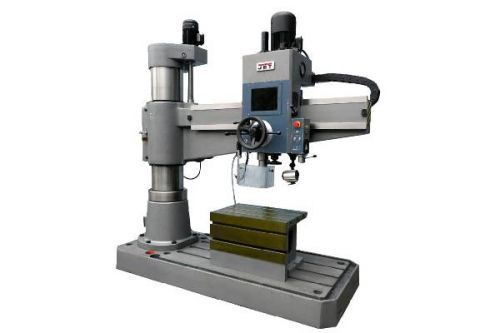

Станок радиально-сверлильный JET JRD-1600DRT, артикул 50000983T

JET JRD-1600DRT Радиально-сверлильный станок

Радиально-сверлильный станок JRD-1600DRT представляет собой современную и модифицированную модель промышленного оборудования подобного типа, выпускаемого компанией JET. Это аналог советских станков моделей 2А55, 2А554, 2В56, 2М55, 2Н55, 255, ГС545. Станок рассчитан на работу в промышленных условиях, для выполнения как единичных, так и серийных работ по обработке массивных заготовок больших размеров. Модель JRD-1600DRT имеет все необходимые технические возможности для сверления отверстий больших диаметров, производить расточные работы и нарезание резьбы.

Массивная консольная конструкция позволяет обрабатывать крупногабаритные заготовки. JRD-1600DRT имеет возможность перемещения сверлильной бабки в горизонтальном направлении вдоль консоли на 1600мм. Также консоль легко поворачивается вокруг оси колонны на ±180° градусов.

Ход пиноли шпинделя станка 320мм, с посадочным отверстием под хвостовик МК-5, что подтверждает индустриальный класс станка.

JRD-1600DRT позволяет сверлить отверстия диаметром до 63мм в низколегированной стали и до 70 мм в чугуне. Это достигается за счет высокой жесткости станка и мощности главного двигателя в 4,0 кВт с максимальным крутящим моментом в 400 Нм.

Особое внимание занимает моторно-механическая часть станка. Модель JRD-1600DRT оборудована мощным асинхронным и экономичным электродвигателем. Выходная мощность двигателя составляет 4,0 кВт. А Вращение шпинделя осуществляется через редуктор. Вспомогательный же двигатель мощностью 1,5 кВт, легко и плавно осуществляет перемещение основных узлов оборудования по осям. Основные рабочие блоки станка выполнены из чугуна, обладают высокой прочностью и надежностью. Массивная чугунная колона обеспечивает жесткость станка и точность в процессе обработки.

Для расширения функциональных возможностей, станок оснащен сенсорным экраном. Скорость подачи шпинделя имеет бесступенчатое регулирование с применением серводвигателя АС и отображается в двух показателях измерения: подача на оборот и подача в минуту. Ее можно вывести на дисплей в метрических или британских единицах измерения.

Станок имеет функцию «автоматического нарезания резьбы»: после нарезания резьбы шпиндель автоматически переключается в режим обратного вращения (реверса). Возможно предварительно установить глубину сверления и нарезания резьбы, точно контролировать процесс обработки, текущее значение отображается на дисплее

ХАРАКТЕРИСТИКИ

• Макс. диаметр сверления в низколегированной стали, мм 63
• Макс. диаметр сверления в чугуне, мм 70
• Макс. диаметр нарезания резьбы в низколегированной стали, мм М45
• Макс. диаметр нарезания резьбы в чугуне, мм М50
• Частота вращения шпинделя, об/мин 30-220, 192-1400
• Шаг изменения скоростей вращения шпинделя бесступенчатое
• Конус шпинделя МК-5
• Мощность главного двигателя 4,0
• Макс. крутящий момент шпинделя, Нм 400
• Шаг изменения скоростей автоподачи пиноли шпинделя бесступенчатое
• Диапазон скоростей автоподачи пиноли шпинделя, мм/об 0-300
• Максимальное усилие механизма подачи, кH 16
• Вертикальное перемещение консоли вверх/вниз, мм/мин 1200
• Диаметр колонны, мм 350
• Угол поворота консоли вокруг оси колонны, град. ±180°
• Перемещение шпинделя на оборот маховика, мм 122
• Ход пиноли шпинделя, мм 320
• Расстояние от шпинделя до колонны, мм 350– 1600
• Горизонтальный ход шпиндельной бабки (вручную), мм 1250
• Расстояние шпиндель-основание, мм 660 – 1250
• Размер рабочего стола, мм 750х500х500
• Размер Т-образного паза стола, мм (3) 22х38-150
• Размер основания, мм 2400х1000
• Размер Т-образного паза основания, мм (3) 28х48-200
• Мощность двигателя подачи, кВт 1,57
• Мощность двигателя подъема/опускания консоли, кВт 1,5
• Мощность гидро.насоса зажима шпинделя, стойки и траверсы, кВт 0,75
• Мощность двигателя подачи СОЖ, Вт 0,18
• Длина, мм 2490
• Ширина, мм 1050
• Высота, мм 2780
• Масса, кг 3400
