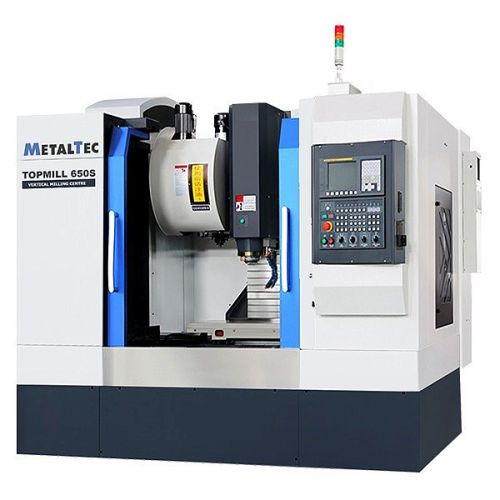

Центр вертикальный обрабатывающий с ЧПУ Siemens 808D Advanced с подготовкой под 4 ось METALTEC TOPMILL 650S, артикул МК 356126, МК 410806
НАЗНАЧЕНИЕ:
Вертикальные многоцелевые обрабатывающие центры TOPMILL 650S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Станок выполняет такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель | BT40 | POSA VOLIS (Тайвань) |
| 2 | Магазин автосмены инструмента | BT40 - 24T | OKADA (Тайвань) |
| 3 | ШВП по оси Х | 4012 / P4 | HIWIN (Тайвань) |
| 4 | ШВП по оси Y | 4012 / P4 | HIWIN (Тайвань) |
| 5 | ШВП по оси Z | 4012 / P4 | HIWIN (Тайвань) |
| 6 | Подшипник винтовой |
|
NSK / FAG (Япония) |
| 7 | Муфта |
|
|
| 8 | Насос-кулант |
|
Китай |
| 9 | Автоматическая система смазки |
|
Китай |
| 10 | Пневмосистема |
|
AirTac (Тайвань) |
| 11 |
Линейные направляющие квадратного сечения по оси Х |
45 мм | HIWIN (Тайвань) |
| 12 |
Линейные направляющие квадратного сечения по оси Y |
45 мм | HIWIN (Тайвань) |
| 13 |
Линейные направляющие квадратного сечения по оси Z |
45 мм | HIWIN (Тайвань) |
| 14 |
Поворотный стол (4 ось) с задней бабкой |
170 мм | TJR (Тайвань) |
Технические характеристики:
-
Модель TOPMILL 650S
-
Размеры рабочего стола, мм 800 x 420
-
Наибольшая нагрузка на стол, кг 500
-
T-пазы стола, мм 18 x 80 x 5
-
Перемещение по оси X, мм 650
-
Перемещение по оси Y, мм 450
-
Перемещение по оси Z, мм 510
-
Расстояние от торца шпинделя до поверхности рабочего стола, мм 150 - 660
-
Расстояние от шпинделя до колонны, мм 470
-
Направляющие перемещения, X / Y / Z Линейные направляющие (С3)
- Шарико-винтовые пары, X / Y / Z 4012 / 4012 / 4012 / Класс точности P4
- Обороты шпинделя, об/мин 8000
- Мощность электродвигателя главного привода (пост. / 30 мин.), кВт 5,5 / 7,5
- Тип хвостовика инструмента ВТ40
-
Емкость магазина инструмента 24
-
Максимальный вес устанавливаемого инструмента, кг 15
-
Максимальный диаметр устанавливаемого инструмента, мм 100
- Максимальная длина устанавливаемого инструмента, мм 300
- Быстрые перемещения по осям Х / Y / Z, мм/мин 24 000 / 24 000 / 20 000
-
Серводвигатели SIEMENS, X/Y/Z, нм 7,5 / 7,5 / 15
- Скорость обработки, мм/мин 1 - 10 000
- Точность позиционирования, мм ± 0,005
- Повторяемость, мм ± 0,003
- Напряжение, В / Частота, Гц 380 ± 10% / 50 ± 10%
- Общая установленная мощность, кВт 9 - 11
- Давление воздуха, МПа 0,6
- Длина, мм 2350
-
Ширина, мм 2270
-
Высота, мм 2500
-
Вес, кг 4300
|
|
4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀170 ММ С ЗАДНЕЙ БАБКОЙ) Станок оснащен поворотным столом диаметром 170 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей. Поворотный стол оборудован 3-х кулачковым патроном, так же в комплект входит ручная задняя бабка. |
|
|
ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
|
|
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ) Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850S, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству. |
|
|
МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ AIMACH/OKADA (ТАЙВАНЬ) Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки. |
|
|
СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
|
|
|
ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей. |
|
|
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ) Высокая технологичность. ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |
|
|
СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ Предназначена для охлаждения инструмента во время обработки. |
|
|
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. |
|
|
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
